Ventilátorok háztartási és ipari megoldásokhoz

1. Fürdőszoba és WC elszívására alkalmas háztartási axiális és radiális kishelység ventilátorok

m1 minivent

vortice mex

Cata E-100 GTH

helios els

vortice quadro micro

vortice quadro evo

M1 MiniVent – Nagy teljesítmény csendesen. A csendesség és a teljesítmény területén a Helios MiniVent M1 kompromisszumoktól mentes. Minden típus gyárilag két fokozatú, és az új ultraSilence technológiával felszerelt. Az M1/100 ventilátorok mindössze 25 dB zajt keltenek 75 m3/h légszállítás mellett, ezzel jelenleg a piacon a legcsendesebb kisventilátorok. Előlapja zárt, elfedi a piszkolódó részeket. Minden környezetbe harmonikusan beilleszkedik, a sima felületű előlap könnyen takarítható. Az M1 készülékek tervezése, fejlesztése és gyártása is Németországban történik, a legmagasabb minőségi szabványok betartásával. A legnagyobb teljesítmény a kisventilátorok között- tipikus alkalmazási környezetben, 60 m3/h légszállításnál, a MiniVent rekordnak tekinthető 31 Pa statikus nyomást produkál. A rákötött csővezeték- és könyökmennyiség nyugodtan a duplája is lehet, mint a versenytársaké.

M1 katalógus:



Letöltés
TípusM1/100M1/100 N/CM1/100 FM1/100 P
Rendelési szám6171617261756174
KivitelAlapmodell 2 fokozattal2 fokozat, állítható utánfutási késleltetés és szakaszos üzem2 fokozat, párafelfutás érzékelős vezérlésselKét fokozat, jelenlétérzékelős vezérléssel
Utánfutási késleltetés (perc)nincs6,10,15,216,12,18,246
Szakaszos üzem (óra)nincs0,8,12,24nincsnincs
Bekapcsolási késleltetés (sec)nincs0,45,90,1200 vagy 45nincs
Max. légszállítás (m3/h)90/7590/7590/7590/75
Feszültség230 V230 V230 V230 V
Teljesítmény felvétel (W)0,06/0,040,06/0,040,06/0,040,06/0,04
Névleges áramfelvétel (A)9/59/59/59/5
Hangnyomás szint dB(a) 3m-re30/2530/2530/2530/25
Csonk méret98 mm98 mm98 mm98 mm
IP védettségIP45IP45IP45IP45
TípusM1/120M1/120 N/CM1/120 FM1/120 P
Rendelési szám6360636163646363
KivitelAlapmodell 2 fokozattal2 fokozat, állítható utánfutási késleltetés és szakaszos üzem2 fokozat, párafelfutás érzékelős vezérlésselKét fokozat, jelenlétérzékelős vezérléssel
Utánfutási késleltetés (perc)nincs6,10,15,216,12,18,246
Szakaszos üzem (óra)nincs0,8,12,24nincsnincs
Bekapcsolási késleltetés (sec)nincs0,45,90,1200 vagy 45nincs
Max. légszállítás (m3/h)170/150170/150170/150170/150
Feszültség230 V230 V230 V230 V
Teljesítmény felvétel (W)13/1013/1013/1013/10
Névleges áramfelvétel (A)0,09/0,080,09/0,080,09/0,080,09/0,08
Hangnyomás szint dB(a) 3m-re36/3236/3236/3236/32
Csonk méret118 mm118 mm118 mm118 mm
IP védettségIP45IP45IP45IP45
TípusM1/150M1/150 N/CM1/150 FM1/150 0-10V
Rendelési szám6041604260436044
KivitelAlapmodell 2 fokozattal2 fokozat, állítható utánfutási késleltetés és szakaszos üzem2 fokozat, párafelfutás érzékelős vezérlésselKét fokozat, jelenlétérzékelős vezérléssel
Utánfutási késleltetés (perc)nincs6,10,15,216,12,18,24nincs
Szakaszos üzem (óra)nincs0,8,12,24nincsnincs
Bekapcsolási késleltetés (sec)nincs0,45,90,1200 vagy 45nincs
Max. légszállítás (m3/h)260/220260/220260/220260/50
Feszültség230 V230 V230 V230 V
Teljesítmény felvétel (W)8/4,58/59/69/min 3,5
Névleges áramfelvétel (A)0,08/0,060,1/0,090,08/0,060,08/0,035
Hangnyomás szint dB(a) 3m-re39/3539/3539/35max 39
Csonk méret145 mm145 mm145 mm145 mm
IP védettségIP45IP45IP45IP45

Vortice MEX axiális kisventilátor – prémium kategóriás kisventilátor fürdőszobába, WC-be- magas légszállítás, extra halk működés, IP 45 védettség, golyóscsapágyas motorral, beépített visszacsapó szeleppel, NA 100 illetve NA120 névleges csonkátmérővel. Gyártó: Vortice, Olaszország

Kiemelkedő tulajdonságok:

  • Rendkívül csendes, ultraSilence technológia
  • Hosszú, évtizedes élettartam
  • Mosható tartósszűrő
  • IPX5 védettség
  • Légtömör visszacsapó szelep
MotorNévleges átmérőFelvett max. áramFelvett max. teljesítményVédettségFeszültségMax. légszállításHangnyomás szabad térben dB (A) 3mÁllítható utánfutó időkapcsoló

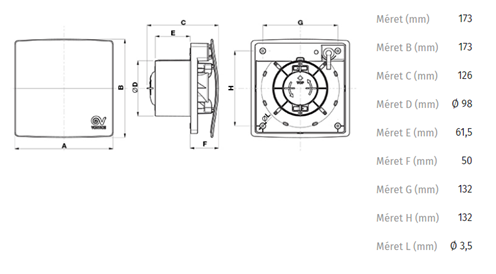

Vortice MEX 100/4 LL 1S alaptípusgolyóscsapágyazott100 mm0,052 A9 WIP 45220-240 V90 m3/h26,9 dBnincs
Vortice MEX 100/4 LL 1 ST állítható időkapcsolóvalgolyóscsapágyazott100 mm0,052 A9 WIP 45220-240 V90 m3/h26,9 dB3-20 perc

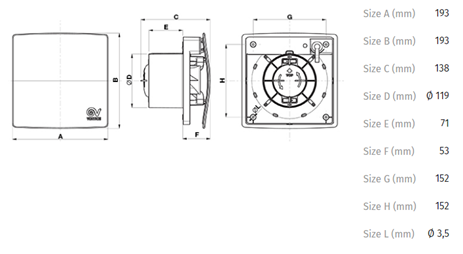

Vortice MEX 120/4 LL 1S alaptípusgolyóscsapágyazott120 mm0,095 A13 WIP 45220-240 V175 m3/h32,3 dBnincs
Vortice MEX 120/4 LL 1ST állítható időkapcsolóvalgolyóscsapágyozott120 mm0,095 A13 wIP 45220-240 V175 m3/h32,3 dB3-20 perc

Cata E-100GTH ventilátor üveg előlappal, utószellőztető és páraérzékelő funkcióval (fehér, fekete és szürke színben)

Kép5
Kép3

A Cata E-GLASS szellőztető ventilátorok formatervezett kialakításának nem csak esztétikai, hanem áramlástechnikai szerepe is van. A hasonló teljesítményű, hagyományos kialakítással rendelkező társaihoz képest alacsonyabb zajszint jellemzi. Fürdőszobák, mellékhelyiségek, háztartási helyiségek szellőztetésére tervezték, az elhasználódott levegő közvetlen faláttörésen vagy rövid csőrendszeren keresztül történő kivezetésére. A ventilátor üzemeltethető a helyiség lámpakapcsolójáról vagy a ventilátor számára külön elhelyezett kapcsolóról egyaránt.

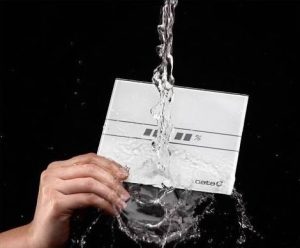

A termék fröccsenő víz ellen védett, nedvesség tekintetében IP-44 védettségi szinttel rendelkezik, ezért a minimum telepítési magasság 225 cm lehet a padlószinttől mérve.

Oldalfalon és mennyezeten is telepíthető speciális csapágyazásának köszönhetően.

Az ún. perimetrikus elszívási technológia megakadályozza az egység gyors elszennyeződését. Üveg előlapja, az egységcsomagban található célszerszám segítségével levehető, ezáltal könnyen tisztítható. Az előlap digitális kijelzővel rendelkezik, amely a helység hőmérsékletét és páratartalmát mutatja. Az alkalmazott legmodernebb gyártástechnológiának és a minőségi alkatrészek felhasználásának köszönhetően rendkívül energiatakarékos, maximális teljesítményfelvétele mindössze 8 Watt. Speciális, 40.000 üzemórára tervezett gördülőcsapágyazása az átlagosnál jóval hosszabb várható élettartamot biztosít. Falsíkba és mennyezetbe egyaránt telepíthető.

Ennél a ventilátornál kétféle üzemmód választható:

  1. Hagyományos, egyfokozatú működtetés (szakaszos üzem). A ventilátor kapcsolóról üzemeltethető, ill. a beépített páraérzékelője indíthatja vagy leállíthatja az egységet. A beállítható utószellőztetési idő késleltetett leállítást tesz lehetővé.
  1. Kétfokozatú működtetés(folyamatos üzem). A ventilátor folyamatos, csendesüzemű alapszellőztetést végez, rendkívül alacsony energiafelvétel mellett. A magas fokozatot a ventilátor kapcsolójának (lámpakapcsoló vagy külön a ventilátor működtetését végző kapcsoló) felkapcsolása vagy a magas páratartalmat érzékelő, a ventilátorba beépített szenzor indíthatja el.  A kapcsoló lekapcsolásakor, amennyiben a páratartalom megfelelő szintre került, a ventilátor visszaáll az alapfokozatra. Beállított utószellőztetési idő esetén a késleltetési időtartamot követően történik az átállás.

A két üzemmód (szakaszos és folyamatos) között bármikor van lehetőség a váltásra.

Timer funkció: a ventilátor késleltetett leállását (vagy az csendes fokozatra való átállását) teszi lehetővé. Fokozatmentesen beállítható a kívánt utószellőztetési idő 0-15 perc között. Ez a funkció kifejezetten hasznos lehet mellékhelységek, illetve mellékhelyiségekkel kombinált fürdőszobák szellőztetése esetén.

Hygro funkció: a beépített páraérzékelő egység automata szellőztetést biztosít, amennyiben a helység páratartalma a megengedett küszöbértéket meghaladja. Ez az érték, fokozatmentesen állítható 40-90% relatív páratartalom között, az igényeknek megfelelően.

Digitális kijelző: alapértelmezésben a helység hőmérsékletét és páratartalmát mutatja. A készülék páraérzékelő- és utószellőztető funkciójának beállításakor a beállítási értékekre vált át a kijelző. Ezzel azonnali visszajelzést biztosít a beállításokra vonatkozóan. A beállítások végeztével a kijelző visszavált a mért értékekre.

Előlap mérete: 150 x 150 mm

Rögzítési felület mérete: 130 x 130 mm

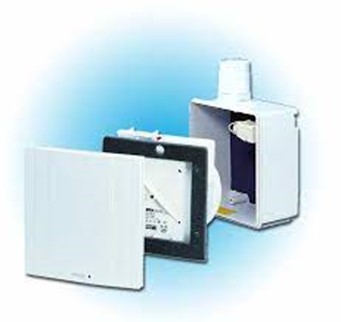

ELS ventilátorok – Design és technika a maximumon

Csendes, erős, szép. A Helios egycsöves szellőztető rendszer többlakásos épületekben, közös felszálló vezetéken is teljes biztonsággal képes üzemelni, bármilyen zavaró hatás (szélhatás, egyszerre üzemelés, hosszú kifutó ág) ellenében.

ELS motor változatok

ELS alaptípus (bekapcsolási késleltetés, utánfutás, intervallum üzem nélkül)
AC motorralRendelés számTérfogat áram m3/hTelesítmény felvétel Watt-banHangnyomás dB(A) falba süllyesztett Hangnyomás dB(A) falon kívül
ELS-V 60813160183539
ELS-V 60/35813360/3518/935/2639/30
ELS-V 1008132100294751
ELS-V 100/60/358136100/60/3529/18/947/35/2651/39/30
ELS utánfutással (VN típus) bekapcsolási késleltetés: 45 mp utánfutás: 6/15/21 perc ELS utánfutással és intervallum üzemmel (VNC típus) bekapcsolási késleltetés: 0/45 mp utánfutás 6/10/15/21 perc intervallum üzem: 4/8/12/24 óra
AC motorralRendelés számTérfogat áram m3/hTelesítmény felvétel Watt-banHangnyomás dB(A) falba süllyesztett Hangnyomás dB(A) falon kívül
ELS-VN 60813760183539
ELS-VN 60/35813960/3518/935/2639/30
ELS-VN 1008138100294751
ELS-VN 100/608141100/6029/1847/3551/39
ELS-VNC 60814360183539
ELS-VNC 1008144100294751
ELS páraváltozást figyelő automatikával bekapcsolási késleltetés: 0/45 mp (gyári beállítás 45 mp) utánfutás 6/10/15/21 perc (gyár beállítás 15 perc)
AC motorralrendelés számtérfogat áram m3/htelesítmény felvétel Watt-banhangnyomás dB(A) falba süllyesztett hangnyomás dB(A) falon kívül
ELS-VF 60816160183539
ELS-VF 60/35816360/3518/935/2639/30
ELS-VF 100/60/358166100/60/3529/18/947/35/2651/39/30
ELS jelenlét érzékelővel bekapcsolási késleltetés: - utánfutás: 15 perc
AC motorralrendelés számtérfogat áram m3/htelesítmény felvétel Watt-banhangnyomás dB(A) falba süllyesztett hangnyomás dB(A) falon kívül
ELS-VP 60814960183539
ELS-VP 1008150100294751

 ELS ventilátorházak és tartozékai

Süllyesztett ventilátor házak:

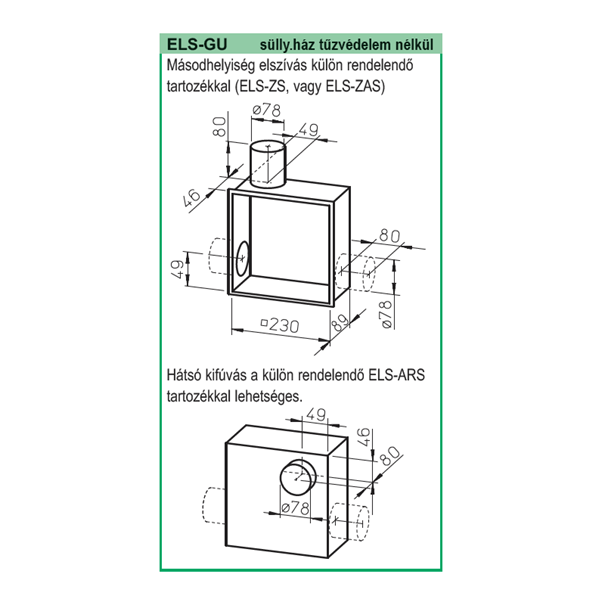

ELS-GU: Süllyesztett ház, tűzvédelem nélkül.
Másodhelyiség elszívás külön rendelendő ELS-ZS tartozékkal. (ELS-ZS), hátsó kifúvás a külön rendelendő ELS-ARS tartozékkal lehetséges.

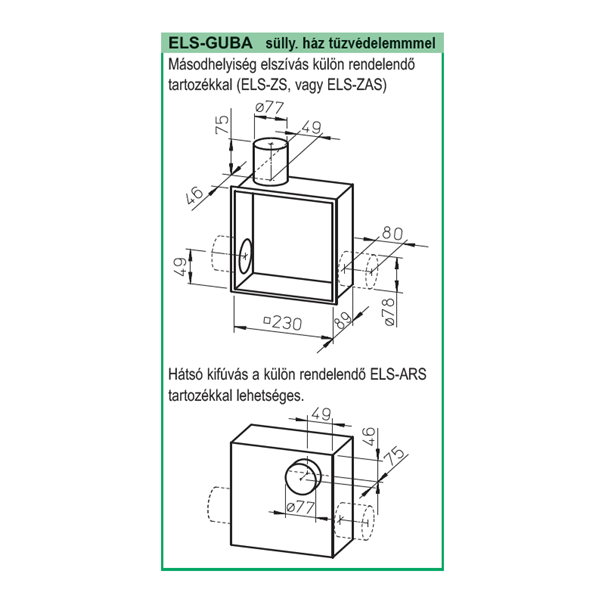

ELS-GUBA: Süllyesztett ház tűzvédelemmel.
Másodhelyiség elszívás külön rendelendő ELS-ZS tartozékkal. (ELS-ZS), hátsó kifúvás a külön rendelendő ELS-ARS tartozékkal lehetséges.

Süllyesztett ventilátor ház tartozékok:

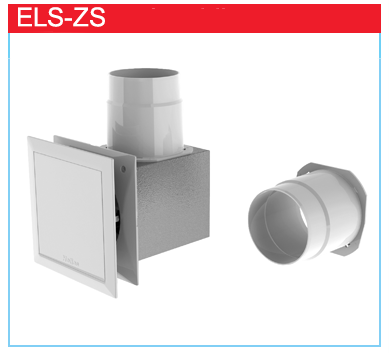

ELS-ZS másodhelyiség elszívó szett: Elszívó egység süllyesztett szerelésre minden másodikhelyiség elszívó csonkkal rendelkező ventilátorházhoz. Külalakjában, stílusában azonos a ventilátoregység előlapjával, zárt oldalsó légbeömléssel. Integrált, könnyen cserélhető szűrővel. Az ELS-GU és GUBA házakhoz a második elszívó csonkot is tartalmazza.

ELS-ARS terelőelem hátsó kifúváshoz: a terelőelem az ELS-GU És ELS-GUBA házakhoz alkalmazható a kifúvó csonk a ház hátuljára szereléséhez. A megfelelő légelvezetéshez egyszerűen a ventilátoregységre pattintható.

Falon kívüli házak:

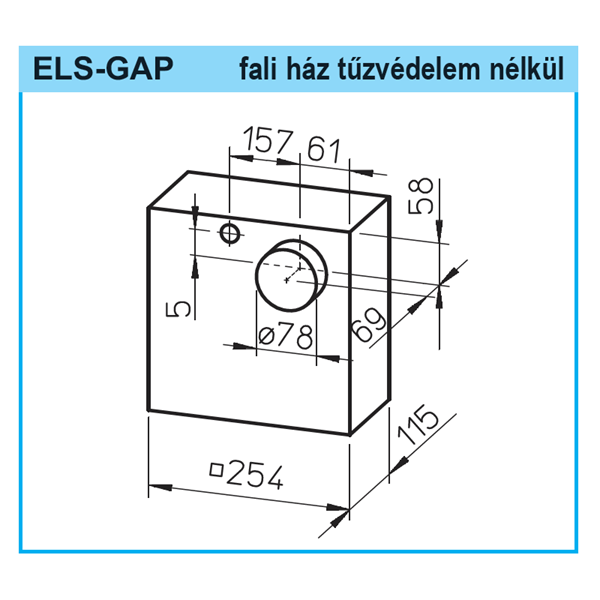

ELS-GAP: Falon kívüli ház tűzvédelem nélkül.

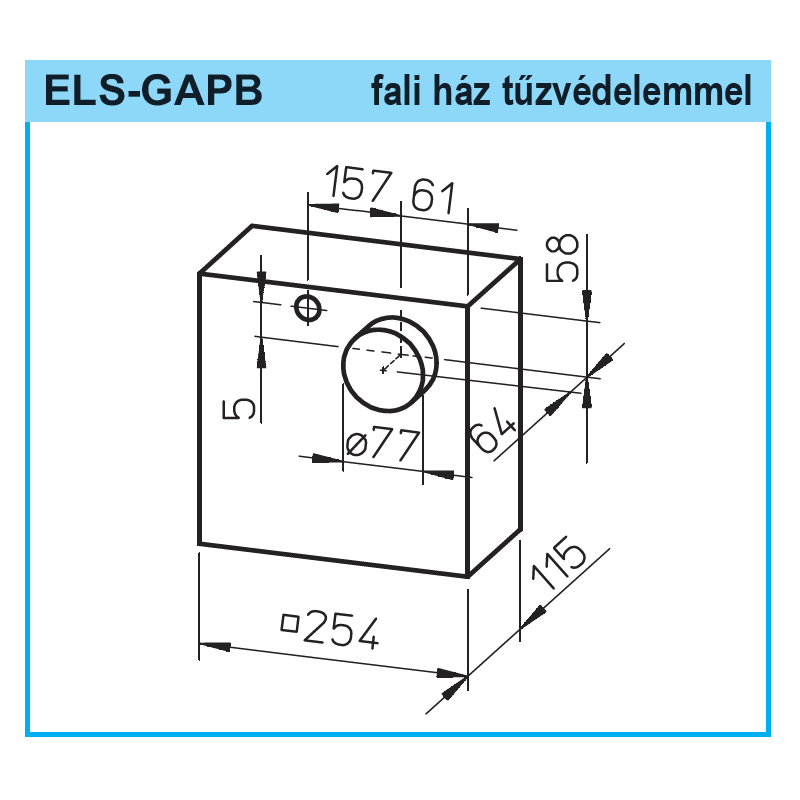

ELS-GAPB: Falon kívüli ház tűzvédelemmel

Tartozékok falon kívüli házhoz:

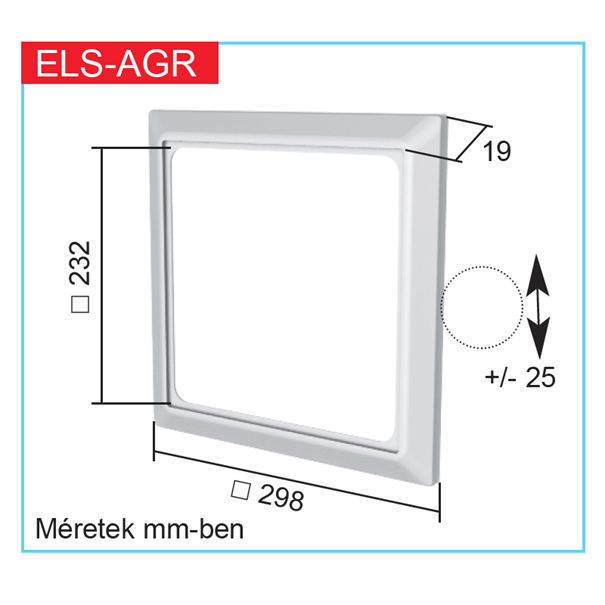

ELS-AGR kiegyenlítő keret: Lefedi az akár 15 mm-rel kiálló ház hézagait, ha nem lehet kellőképpen azt besüllyeszteni és a vakolattal vagy csempével síkba hozni. Egyszerűen az előlap és a fal közé szorítható.

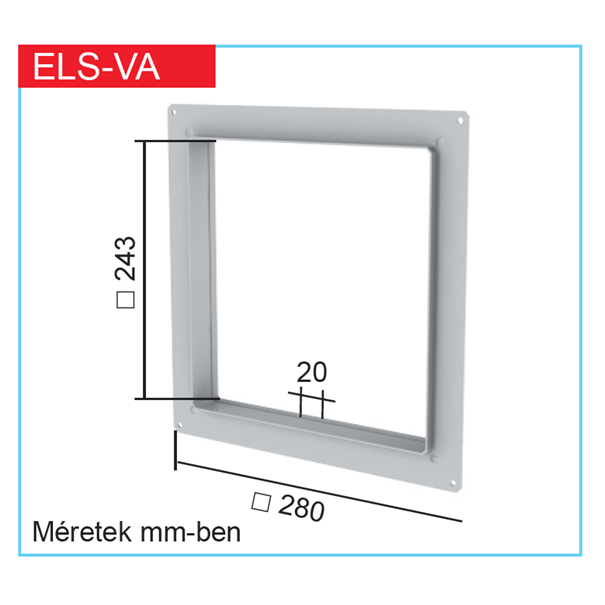

ELS-VA előfali adapter: Lehetővé teszi süllyeszett házak szerelőfalakba (pl. gipszkarton) előlről történő beszerelését. Az adaptert az előlapra csavarozva használjuk.

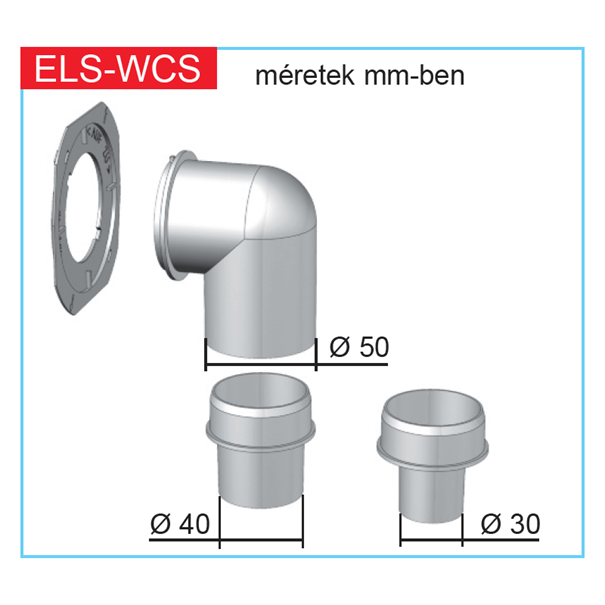

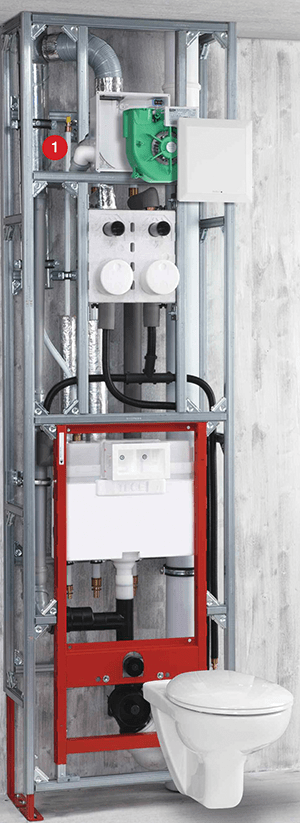

A szagtalan WC-k titka: WC-csésze elszívás

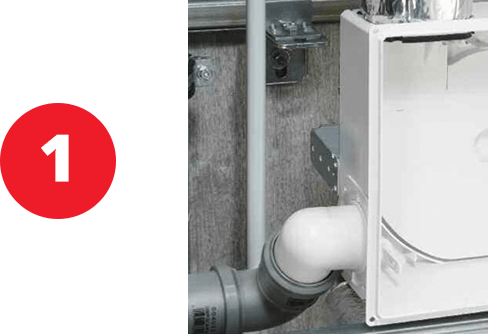

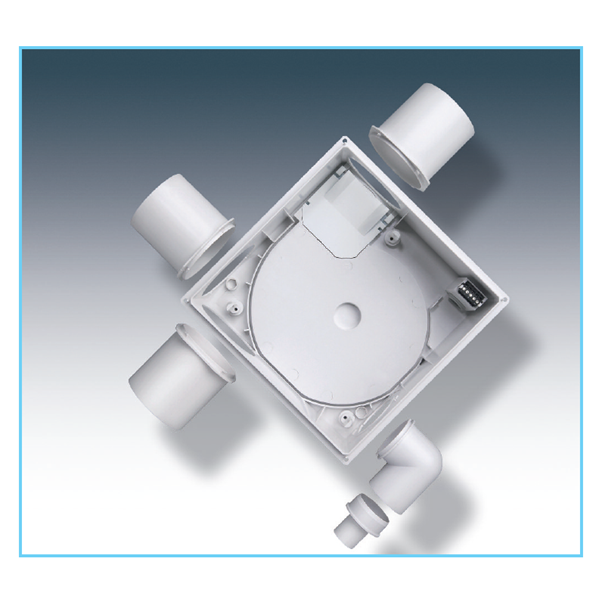

Az ELS-WCS-nek hála a kellemetlen szag a WC-k környékén már a múlté. A csatlakozó készlet segítségével az elszívás közvetlenül onnan valósul meg, ahol a szagok keletkeznek. Az ELS-WCS készlet összeköti az ELS elszívó ventilátort a WC-csészével.
Megoldásunk a legtöbb WC-csészével és a hozzá tartozó öblítőtartállyal – mely rendelkezik elszívási csatlakozóval – kompatibilis. Az elszívás egyszerre valósul meg a ventilátor előlaponés a WC-csészén keresztül, így biztosítva a szagtalan WC-ket, valamint toalettel rendelkező fürdőszobákat.

Rugalmas beépíthetőség: Az ELS WCS az univerzális ELS-GU és -GUBA házakhoz jobbról, balról és alulról is csatlakozhat.
A kifúvás is tetszés szerint variálható marad, lehet oldalt, fent vagy hátrafelé.

ELS katalógus:





Letöltés

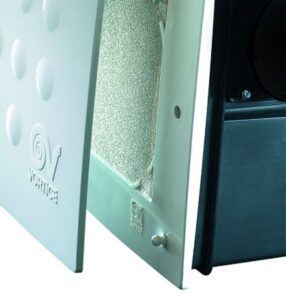

Vortice Quadro Micro – Kétfordulatú radiális ventilátor fürdőszobák és kishelyiségek szellőztetésére, 1 m feletti csőszakaszhoz. Falon kívüli változat (NA 80, Na 100), illetve süllyesztett házas kivitel (NA100), beépített visszacsapó szeleppel, IPX4, mosható szűrővel. Az alapmodell mellett időrelés vagy páraérzékelős változatban is kapható. Gyártó: Vortice, Olaszország.

Falon kívüli változat:

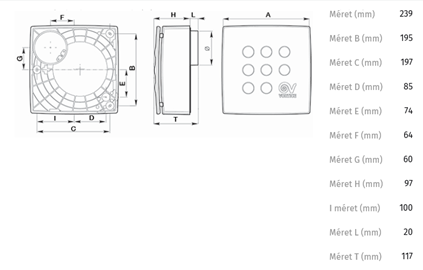

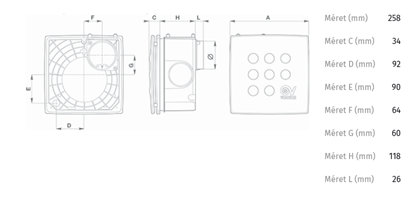

Süllyesztett ház méretei:

Micro 100Micro 100 TMicro 100 T HCSMicro 80Micro 80 T
Rendelési kód1193611940119451163811648
Fordulatok száma22222
Mosható szűrőigenigenigenigenigen
Visszacsapó szelepigenigenigenigenigen
Névleges átmérő100 mm100 mm100 mm80 mm80 mm
ÉrintésvédelemIPX4IPX4IPX4IPX4IPX4
Felvett teljesítmény min. fordulat20 W20 W20 W19 W19 W
Felvett teljesítmény max. fordulat28 W28 W28 W27 W27 W
Felvett áram max. fordulat0,13 A0,13 A0,13 A0,13 A0,13 A
Felvett áram min. fordulat0,10 A0,10 A0,10 A0,10 A0,10 A
Légszállítás min. fordulat65 m3/h65 m3/h65 m3/h60 m3/h60 m3/h
Légszállítás max. fordulat90 m3/h90 m3/h90 m3/h85 m3/h85 m3/h
Hangnyomás szint max. fordulat dB (A)-3m39,2 dB39,2 dB39,2 dB37 dB37 dB
Hangnyomás szint min. fordulat dB (A)-3m32,3 dB32,3 dB32,3 dB28,7 dB28,7 dB
Beépített állítható utánfutó időkapcsolónincs3-20 perc3-20 percnincs3-20 perc
Beépített állítható páraérzékelőnincsnincs60 %, 70 %, 80 %, 90 %nincsnincs
Micro 100 IMicro 100 ITMicro 100 I T HCS
Rendelési kód120171201812065
Fordulatok száma222
Mosható szűrőigenigenigen
Visszacsapó szelepigenigenigen
Névleges átmérő100 mm100 mm100 mm
ÉrintésvédelemIPX4IPX4IPX4
Felvett teljesítmény min. fordulat20 W20 W20 W
Felvett teljesítmény max. fordulat27 W27 W27 W
Felvett áram max. fordulat0,12 A0,12 A0,12 A
Felvett áram min. fordulat0,10 A0,10 A0,10 A
Légszállítás min. fordulat75 m3/h75 m3/h75 m3/h
Légszállítás max. fordulat100 m3/h110 m3/h110 m3/h
Hangnyomás szint max. fordulat dB (A)-3m34,3 dB34,3 dB34,3 dB
Hangnyomás szint min. fordulat dB (A)-3m26,3 dB26,3 dB26,3 dB
Beépített állítható utánfutó időkapcsolónincs3-20 perc3-20 perc
Beépített állítható páraérzékelőnincsnincs60 %, 70 %, 80 %, 90 %
Vortice Quadro EVO széria –radiális elszívó ventilátor WC-be és fürdőszobába. Golyóscsapágyazott, hosszú élettartamú motor, folyamatos üzem mellett is, ABS műanyag motorház és szűrőkeret. Esztétikus előlap G2 szűrő, szűrőtelítettség jelző. Beépített visszacsapó szeleppel. Könnyű karbantartás. Védettség: IP45 (fürdőszoba 1. zónába is alkalmas). Széleskörű variálhatóság a beépítési igényeknek és feltételeknek megfelelően.

Vortice Quadro EVO katalógus:

Letöltés

2. Csőventilátorok (hagyományos csőventilátor, hangcsillapított csőventilátor, multivent ventilátor) fém, vagy műanyagházas kivitelben.

3. Axiális ventilátorok (nagynyomású ventilátorok, kisnyomású ventilátorok,oldalfali kivitel, csőperemes kivitel)

4. Csatornaventilátorok (hangcsillapított, előrehajló lapátozású, hátrahajló lapátozású)

5. Tetőventilátorok (függőleges kifúvású,vízszintes kifúvású)

6. Kandalló ventilátorok

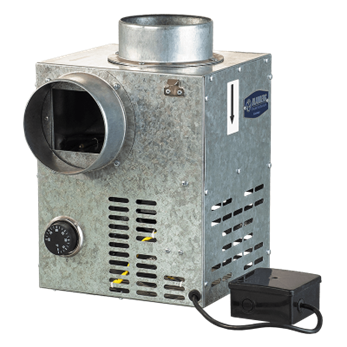

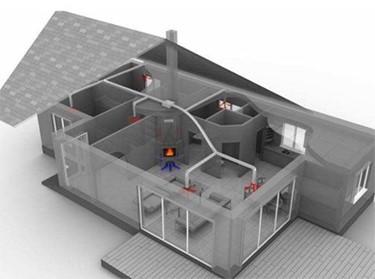

Kandalló fűtés alkalmazása esetén a magas hőmérsékletű levegő elvezetésére ideális megoldás a KAM kandalló ventilátor, amely rendelkezik hőmérsékletfüggő automatikus üzemmel is. A beállított hőmérséklet fölött a kandalló ventilátor automatikusan bekapcsol, illetve kikapcsol amikor már az alacsony hőmérsékletű levegő továbbítására nincs igény.

7. Nagykonyhai elszívó ventilátorok

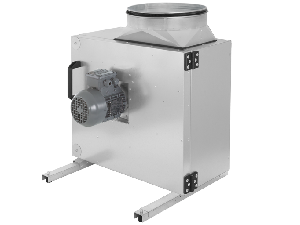

Egy oldalról szívó centrifugális nagykonyhai, kibillenthető járókerekes ventilátor.

Alkalmazási terület: Nagykonyhai elszívóernyőkhöz használható.

Kivitel: Kettősfalú, horgonyzott acéllemezes ház, 40 mm vastagságú ásványgyapot szigeteléssel bélelve.

A ventilátor motor-járókerék egység kihajtható.

Kör keresztmetszetű belépő és kilépő csonkok.

Zsír-, és kondenztálca beépítve.
